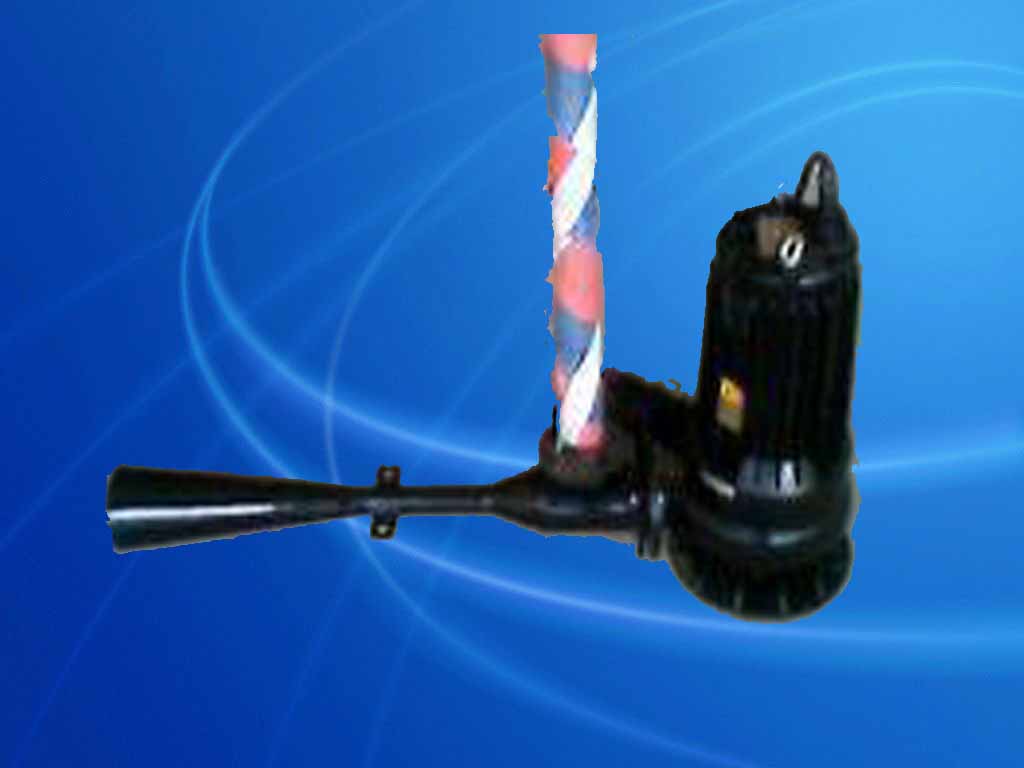

一、QSB2.2型耦合式射流曝气机 用 途：

QSB2.2型耦合式射流曝气机适用于污水处理厂曝气池、曝气沉砂池中，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。

二、QSB2.2型耦合式射流曝气机 工作原理：

在泵叶轮高速旋转下，液体以高的速度从喷嘴喷出，高速流动的液体通过混气室时，会在混气室形成真空，由导气管吸入大量空气，空气进入混气室后，在喉管处与液体剧烈混合，形成气液混合体，由扩散管排出，空气在水体中以细微气泡上升，在整个过程中形成高效的物质传递。

三、QSB2.2型耦合式射流曝气机性能特点：

1、结构紧凑，占地面积小安装方便。 可根据曝气池的特点，污水处理量的大小以及进池污水指标等灵活选择布置方式、潜水深度、使用台数等。

2、曝气效能高，应用范围广。 由于其高速的射流流态，液气混合充分，氧吸收率高，动力效率高。比传统曝气池处理效率高3～4倍，曝气时间可明显缩短，并适用于各种污水处理，包括推流式曝气池、混合曝气池、延时曝气池、氧化沟、氧化塘等。

3、系统简单，可靠性高。 无需鼓风机等设备，系统简单，除吸气口外，其余部分潜入水中运行，噪音小，设备安全可靠。

4、投资和运行费用低。 由于射流曝气机适用于较深的曝气池，减少了占地面积，系统简单，节约投资费用，处理效能高，节约运行费用

四、QSB2.2型耦合式射流曝气机适用工况：

     QSB 2.2型耦合式射流曝气机可在下列条下下正常连续运行：

1 最高介质温度不超过 40°C；

2 介质的 PH 值在 5~9；

3 介质密度不超过 1150kg/m 3 。

五、型号表示方法：

QSB – 潜水射流式曝气机

2.2 - 电机功率 kW

六、QSB2.2型耦合式射流曝气机性能参数

   1、 功率kw----2.2

2、电流A-----5

3、电压-------380

4、转速r/min-----2900

5、频率Hz-------50

6、绝缘等级------F级

7、最大潜入深度m-------3.5

8、进气量m3/h-------35

9、进气管口mm-------50

注：表中进气量及增氧能力是在标准试验条件下（20°C 水温，气压 101.325kPa） ，曝气机潜水深度 3m，试 验介质为清水。在中度污水中，增气能力可按系数 0.85 作为设计依据。

七、 选型与安装：

需本公司协助选型时，用户应提供池型、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供优质设备，更好地满足用户的需求。QSB2.2耦合式射流曝气机的安装形式有自耦式和移动 式两种。 自耦式安装是将曝气装置和专用的底座固定在水池底部， 在池顶安装好配套的支撑块，用导轨使两 者相连，潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置，通过泵自重， 自动耦并密封。 自耦式 安装无需安装或维修人员进入水坑即可提升和安装电泵。 移动式安装方式是将深水自式潜水射流曝气机安 装于池底部，依靠自重定位，具有安装位置可变动、灵活、成本低等特点。

五、QSB2.2耦合式射流曝气机移动式安装尺寸：

H-----------用户根据实际工况条件确定

h--------435

L--------1249

D-------104

F-------141

d--------DN50

B---------280

E--------369

A---------126

六、QSB2.2射流曝气机自耦式安装尺寸

A--------126

B--------280

C--------85

D---------104

d---------DN50

e----------48

F----------172

g1*g2----------800*600

H/h----------用户根据实际工况条件确定

K----------191

L-----------754

M----------280

N---------19

Q1-----------220

Q2------------180

R-----------136

T----------210

三、QSB2.2耦合式射流曝气机使用说明

1、安装前：
（1）必须详细阅读说明书，避免使用不当而损坏机器。仔细检查潜水曝气机的选型是否正确，实际使用条件是否与规定的使用条件一致。
（2）清理水池或水道，防止杂物进入曝气口。
（3）应由一名电工，用0-500V兆欧表，检查电机主电缆三芯线对地绝缘电阻不得低于5兆欧，严禁使用兆欧表检查控制电缆，避免损坏曝气机内部的电器元件，而应用万用表检查控制电缆线。
（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。如果电源离潜水曝气机的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头作密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。
（5）潜水曝气机配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新紧固一次。
（6）潜水曝气机上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接，如图1所示。
（7） 潜水曝气机的接地线为双色线（黄/绿），为保证安全，必须连接牢靠，且比其它线长出50mm。
（8）检查叶轮旋转方向
使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏潜水曝气机。检查方法是：潜水曝气机在最终安装前，应举高并作简单的启动，从底部向上看潜水曝气机的吸水口，叶轮按逆时针方向旋转。如果旋转方向不正确可以交换控制柜或端子箱上三相线中的任意两条线的位置，就能改变转动方向。如果几台潜水曝气机连到一控制柜或端子箱上，各台潜水曝气机必须单独进行检查。
2、QSB2.2耦合式射流曝气机安装

（1）固定湿式安装：采用自动耦合系统，潜水曝气机沿导轨下滑到底座，与出水口自动耦合并密封可靠（详见自动耦合装置安装说明书）。
（2）移动式安装：以底盘支撑，底盘根据用户需要可固定或不固定在基础上，接上电源即可工作。
（3） 吊装潜水曝气机时，必须切断电源，确保安全；在吊装过程中加强对电缆的保护，严禁划破、划伤电缆。
3、启动和运行监视

1.   启动前必须确认叶轮的旋转方向。

（2）合闸后，不能立即启动潜水曝气机，应通过控制系统对潜水曝气机进行自检，如发现有故障出现（电控柜上出现闪光报警或警报报警），应检查并排除故障，然后方可启动，若电机不转，应迅速果断地拉闸，应检查并排除故障，以免损坏电机。
（3）潜水曝气机启动后，应注意观察电机及线路电压表和电流表，若有异常现象，应立即停机查明原因，排除故障后方能重新合闸启动。
（4）几台潜水曝气机由一台变压器供电时，不能同时启动，应由大到小逐台启动；停止时，应由小到大逐台停止。
（5）运行中电流监视：潜水曝气机的电流不得超过铭牌上的额定电流，三相电流不平衡度，空载时不超过10%，额定负载时不超过5%。
（6）运行中电压监视：电源电压与额定电压的偏差不超过±5%，三相电压不平衡度不超过1.5%。
四、维修保养说明
潜水曝气机产品可靠，性能优良。每台在出厂前，都认真地进行了最终检查。
永久润滑的滚珠轴承使曝气机具有最大的耐久性。但为了保证曝气机的正常使
用和寿命，应该进行定期的检查和保养。
1、清洗
为了防止潜水曝气机在不用的内部积有杂质，可用潜水曝气机抽清洁的水
来清洁潜水曝气机。

1.   潜水曝气机长期不用时，应清洗并吊起置于通风干燥处，注意防冻。若置
