山西 太原 福州旋流式除砂器【型号表】
福州旋流式除砂器工作原理
旋流除砂器是一种高效节能的分离技术，根据离心沉降和密度差分的原理，当水流在一定的压力下从除砂器进口切向进入设备后，在设备内高速旋流，产生离心场。由于砂水（固液）密度不同，在离心力、向心浮力、流体曳力的作用下，密度大的固体或杂质被甩向四周，由于设备下部为锥体结构，固体或杂质的切向转动速度随锥体半径的不断缩小而越来越快，最后沉积到设备底部并随排污排出，而密度低液体上升，由出水口排出，该设备可有效的去除沙砾、垢石灰质等微小固体物，从系统中分离出平并排除掉。在一定范围和条件下，除砂器进水压力越大，除砂率越高。
福州旋流式除砂器应用
1、 主要用于含砂量大的水质情况，可有效除去水中的大量砂石。
2、 河水、井水除砂、洗煤水、工业选矿，固液分离、液体除气以及非互溶液体的分离。
3、 在供水系统、中央空调循环冷却水、冷冻水系统、工业冷却循环水系统等效果显著。
福州旋流式除砂器产品特点
1、 压力损失稳定，不会随水质变化及运行时间而改变
2、 有法兰、螺纹等多种接口可选择，方便实用
3、 单机最高流量可达300m3/h。并可并联组成理大流量机型
福州旋流式除砂器工艺流和
工艺流程原水——旋流除砂——精密过滤——储水池——用户
福州旋流式除砂器主要技术参数
主体材质：低碳钢 原水浊度：≥300度 水浊度：≤10度
进水压力：≥0.2Mpa 除砂直径：>0.1mm 工作温度：常温
水头损失：2mm

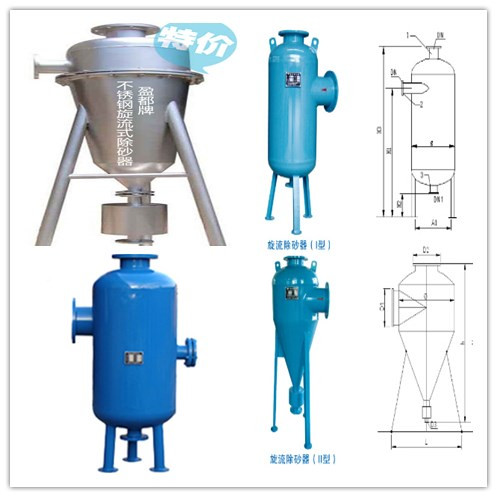

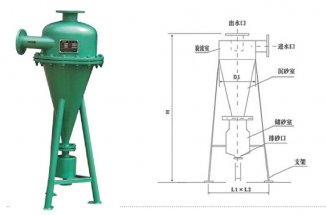

福州旋流式除砂器产品规格
型号 处理量
T/H 进水压力MPa 平均除砂率% 外形尺寸 进水口
（D1） 出水口
（D2） 排污口（D3）
D H h
YDXL-25 ≤5 ＞0.2 ＞96 165 700 590 25 40 25
YDXL-40 ≤10 ＞0.2 ＞96 219 960 800 40 50 32
YDXL-50 ≤20 ＞0.2 ＞95 273 1120 960 50 65 32
YDXL-65 ≤30 ＞0.2 ＞95 325 1150 980 65 80 32
YDXL-80 ≤50 ＞0.25 ＞92 377 1400 1200 80 100 40
YDXL-100 ≤80 ＞0.25 ＞92 426 1400 1200 100 125 40
YDXL-125 ≤120 ＞0.25 ＞90 426 1430 1230 125 150 40
YDXL-150 ≤180 ＞0.3 ＞90 478 1530 1300 150 200 50
YDXL-200 ≤300 ＞0.3 ＞90 530 1700 1450 200 250 50
YDXL-250 ≤500 ＞0.3 ＞90 630 1900 1600 250 300 80
福州旋流式除砂器安装使用注意事项
1、旋流除砂器应安装在供水管网的主管道上并固定在基座上，进水和出水管之间需加旁通。
2、为保证进水水流平稳，在设备进水口前应安装一段与进水口等径的直通管，长度相当于进水口直径的10-15倍。
3、安装时设备四周应预留有足够的维护空间。
4、正常工作时，需开启进、出水阀门，关闭排污阀和旁通阀。
5、根据源水含砂量的多少定期排砂除污，排污时打开排污阀，直到流出清水即可，排污过程不影响系统正常用水。
6、排污结束后，关闭排污阀。
7、如排砂压力不足，要关闭出水口处的阀门。
