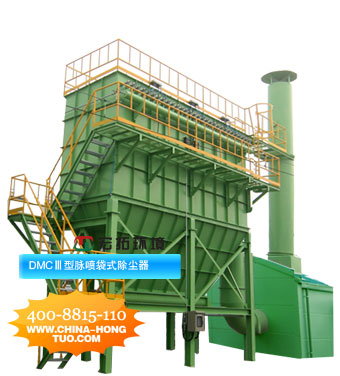

DMC-Ⅲ脉冲袋式除尘器，它广泛应用于化工、电子、机械、铸造、粮食、煤炭、电力、冶金、非金属工矿等企业的除尘。
是一种高效率经济实用型的布袋式除尘器，它有占地面积小、结构简单、维护管理方便、能耗少、运转平稳、故障率低、宽容度大、除尘效率高等优点，几十年来，在我国各矿企业得到广泛的应用和肯定。
一、结构及工作原理
1.设备组成：
1）净气室
由净气室壳体、气包、电磁脉冲阀、喷吹管、顶检修门、出风口及顶护栏组成
2）箱体
箱体除本身壳体外，上平面由花板，花板孔内配置滤袋及袋笼，袋笼上配有文氏管（引射器），箱体的一侧配有进风隔道，端面配有进风口。进风口设置在中箱体2m高度范围内，其自由度较大，有利于与进风管高度相对应。
3）灰斗
灰斗上口用法兰与箱体下口法兰联接，下口配Φ300手柄式翻板阀，翻板阀下面配灰罐，操作人员定期放灰，将灰罐储存的灰运到指定地点；较大规格的，既可多灰斗，也可采用螺旋输送机架星型卸灰阀卸灰
4）其它
二、工作原理
      基于DMC型除尘器，脉冲袋式除尘器主要改进处是将进风口设置在箱体的两个侧面，在箱体内设置导流分布格栅板，形成旁侧进风。含尘气体进入除尘器后，被格栅板阻挡，大部分气体在导流格栅板作用下进入含尘过滤室及灰斗，较大颗粒失去惯性的能量，在自身重力作用下以及与隔板碰撞后落入会都底部被捕集，起到初级除尘的作用，因而该除尘器允许入口浓度高达500g/m3，不需要另行增加初级除尘器，既减少占地面积，又节约了投资费用，被初级处理的寒碜气体，进入过滤室，被滤袋过滤，净化气体经过滤室排出。
三、技术性能表
                型号
尺寸    DMCⅢ
-80    DMCⅢ
-96    DMCⅢ
-112    DMCⅢ
-128    DMCⅢ
-144    DMCⅢ
-160    DMCⅢ
-176    DMCⅢ
-192
滤袋数量（个）    80    96    112    128    144    160    176    192
过滤面积（m2）    77    92    108    124    139    155    170    186
滤袋规格    Φ130*2450
处理风量（m3/h）    5544~
7392    6624~
8832    7776~
10368    8928~
11904    10008~
13344    11160~
14880    12240~
16320    13392~
17856
过滤风速（m/min）    1.2~1.6
入口浓度（g/Nm3）    ≤500
排放浓度（g/Nm3）    <50
喷吹压力（MPa）    0.5~0.7
设备阻力（Pa）    1200~1600
承受负压（KPa）    5
1″电磁脉冲阀（个）    10    12    14    16    18    20    22    24
耗气量（m3/min）    0.5    0.6    0.7    0.8    0.9    1.0    1.1    1.2
参考风机选型
(另选)    4-72-11,
4.5A    4-79,
4.5A    4-79,
4.5A    4-72-11,
4.5A    4-72-11,
4.5A    4-79,
5A    4-72-11,
6C    4-79,
7C
电机功率（KW）    7.5    11    11    15    15    15    15    22
设备重量（Kg）    A    2900    3200    3500    3800    4100    4400    5000    5400
    S    2410    2680    2950    3220    3490    3760    5130    5560
