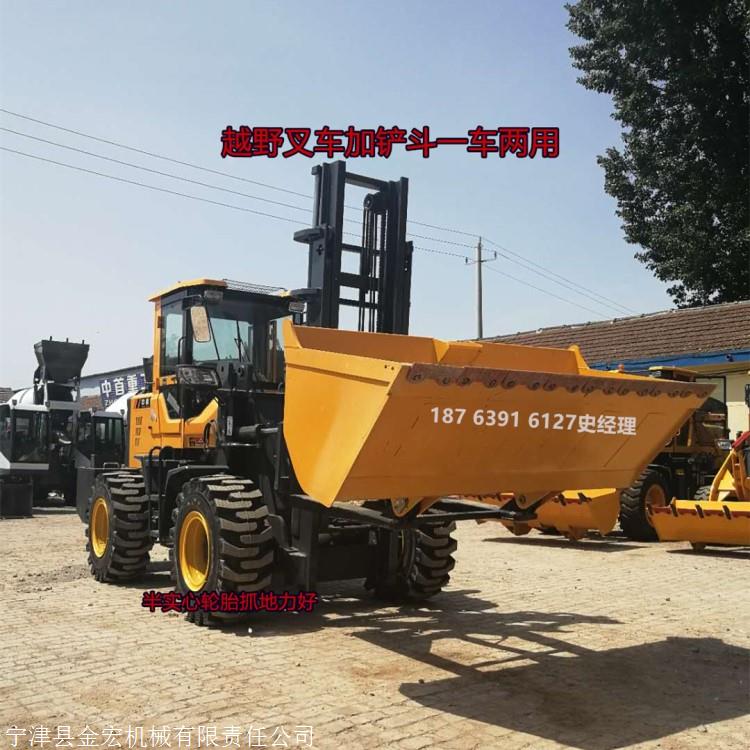

越野叉车可加铲斗S叉车改铲车的办法技术特征：
1.叉车快装式铲斗，它由底座（1）、铲斗（2）、翻转油缸（3）、油缸安装座（5）和货叉套（4）构成，其特征在于：底座（1）的下杆两侧对称固装有货叉套（4），底座（1）上杆的一端固装有快速接头（9）；底座（1）上杆上呈倾斜状对称设置有铲斗连接杆（7），铲斗连接杆（7）的另一端通过销轴与铲斗安装凸耳铰接；铲斗连接杆（7）之间的底座（1）上杆和下杆之间对称设置有油缸安装座（5），油缸安装座（5）上铰接设置有翻转油缸（3），翻转油缸（3）的另一端与铲斗（2）上的安装孔（8）通过销轴铰接连接。
2.根据权利要求1所述的一种叉车快装式铲斗，其特征在于：货叉套（4）的端头活动装有固定销（6）。
3.根据权利要求1所述的一种叉车快装式铲斗，其特征在于：所述的油缸安装座（5）呈锐角状设置，夹角位于底座（1）之外，两边分别与上杆和下杆固定连接。
4.根据权利要求1所述的一种叉车快装式铲斗，其特征在于：所述的铲斗连接杆（7）与铲斗安装凸耳连接处的底部设置有支撑杆（10），支撑杆（10）的两端分别固定在货叉套（4）上。
5.根据权利要求1所述的一种叉车快装式铲斗，其特征在于：所述的铲斗安装凸耳位于安装孔（8）的斜下方。
6.根据权利要求1所述的一种叉车快装式铲斗，其特征在于：所述的快速接头（9）与货叉上的液压快速接头相连。
技术总结
新型叉车铲斗涉及一种叉车快装式铲斗，属起重与搬运设备技术领域。本新型叉车铲斗由底座、铲斗、翻转油缸、油缸安装座和货叉套构成，底座的下杆两侧对称固装有货叉套，底座上杆的一侧固装有快速接头；底座上杆上呈倾斜状对称设置有铲斗连接杆，铲斗连接杆的另一端通过销轴与铲斗安装凸耳铰接；
铲斗连接杆之间的底座上杆和下杆之间对称设置有油缸安装座，油缸安装座上铰接设置有翻转油缸，翻转油缸的另一端与铲斗上的安装孔通过销轴铰接连接。该叉车快装式铲斗通过叉车货叉直接与底座侧边设置的货叉套连接，无需操作其他固定点，安装ji为便捷；铲斗可上翻或下翻50°，解决了现有货叉铲斗要么安装繁琐、要么翻转角度很受限制的问题。
