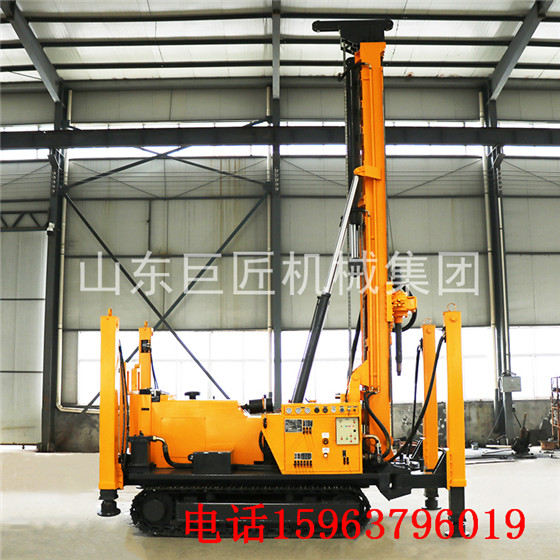

JDL-400水气两用钻机简介
JDL-400水气两用钻机是一种集水钻、气钻于一体的机械顶驱水井钻凿设备，很好的解决了土层气钻空气潜孔锤钻进困难，坚硬岩石层、砾石、卵石层水钻泥浆钻进施工效率低的问题，水气两用钻机适应各种地层，钻孔效率更加高效节能。
二、JDL-400水气两用钻机特点
1、采用AMT手自一体自动挡变速箱；
2、钻机采用长行程倍速机构、机械动力头；
3、钻机采用双联油泵供油，液压系统利用分流合流技术；
4、钻机主轴采用机械传动；
5、钻机液压控制系统中预留部分功能接口。
三、JDL-400水气两用钻机技术参数
|
JDL-400水气两用钻机Mud/Air Drilling Rig |
||
|
工作地层 Working stratum |
松散土层及基岩（硬度F6~20） Loose soil layer and bed rock(hardness:F6~20) |
|
|
钻进方式 Drilling method |
顶驱机械回转液压推进，泥浆钻进或气动潜孔锤钻进。 Mechanical top head rotation, hydraulic feeding, work with mud pump or DTH. |
|
|
钻进能力 Drilling capacity |
Φ42泥浆钻进Mud drilling depth |
1200m |
|
NQ绳索钻进NQ wireline coring |
800m |
|
|
Φ75气动钻进Air Drilling depth |
400m |
|
|
钻孔直径Borehole dia. |
≤Φ350 |
|
|
动力 Power |
柴油机型Diesel engine model |
YN33GBZ |
|
额定功率Rated power |
76kw |
|
|
额定转速Rated speed |
2400rpm |
|
|
动力头 Drive head |
回转转速Rotary speed |
14~650r/min |
|
扭矩Max. torque |
13400N.m |
|
|
给进系统 Feeding system |
提升力Lifting capacity |
18T |
|
推进力Thrusting capacity |
9T |
|
|
卷扬机 Winch capacity |
液压工具卷扬机（选配） Hydraulic tool winch(optional) |
1.5T |
|
机械卷扬 Mechanical winch |
3T |
|
|
钻杆 Drill pipe |
钻杆直径Drill pipe dia. |
Φ76/Φ89/Φ102 |
|
钻杆长度Drill pipe length |
3000mm |
|
|
履带底盘 Crawler chassis |
行走速度 Walking speed |
0~2km/h |
|
爬坡能力Climbing angle |
20° |
|
|
整机尺寸 Dimension |
运输状态Transport |
5600*2120*2650mm |
|
工作状态Working |
3800*3250*6700mm |
|
|
整机重量Weight |
8000kg |
|
|
配套空压机 Air compressor |
工作风压Air pressure |
10.5~24.6bar |
|
耗气总量Air consumption |
16~35m3/min |
|
★以上参数如有改动，恕不另行通知。
山东巨匠机械集团专业供应水气两用机械顶驱钻机，主要型号有JDL-300、JDL-400。
