GXF系列斜流风机特性及应用
GXF系列斜流风机应用斜流子午加速设计方法,采用鼓形或直形风筒、锥型轮毂、扭曲翼型叶片结构形式。兼有离心式风机压力系数较高和轴流式风机流量系数较大的特点,具有噪声低、节能、结构紧凑等有点,卧式、立式安装均可。广泛适用于工业和民用建筑的送排风系统。
可根据输送介质的要求,制成防腐、防爆型,用于输送有防腐性、易燃易爆的气体。
本系列风机亦可制成屋顶式,表示方法为机号后加字母“W“。
本系列风机可根据安装使用场合要求,可外设消声箱体,表示方法为机号后加字母“X“
GXF-I型风机性能选型表机号NO.转速(r/min)风量(m3/h)风压(pa)功率(kw)噪声(Dba)重量(kg)2.0F14502001100.0458164009150070600542.5F14503001800.12602445016560015010001102.5D29005807160.757332890650121058019804503.0F14505002600.256127750240150017020001303.0D290098010001.177461460950288067038605003.5S9608001400.18594215001002000802500503.5F145010003200.3761452000200300019040001103.5D2900190011002.279653860760580072078804304.0S96010001900.256061200015030001104000514.0F145015004200.7562672500390400028050002204.5S96015003600.3761703000275400015050001004.5F145020005801.168804000480600035070002505.0S96015003600.7563902500290400024060001505.0F145020007102.26911040005807000480100003456.0S96030004801.56515060003608000260110002406.0F1450400012005.575165800087012000690180003807.0S9604000600372215800050012000350180002608.0E72060007004683721000058515000510250002108.0S196060007805.5713201000070015000600250004008.0S296060008807.572360100007901500068525000510

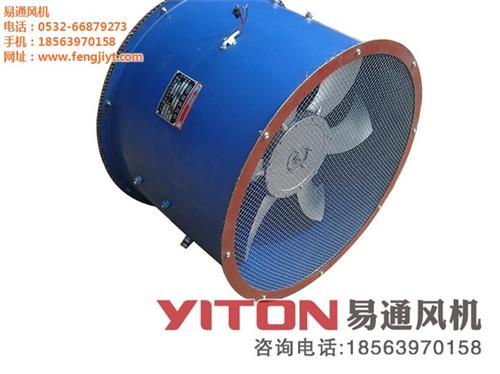

易通YWF外转子轴流风机型号说明
YEF 4 E - 400 S
① ② ③ ④ ⑤
① 风机类型:YWF---外转子轴流风机
② 电机极数:2---2级 4---4极 6---6级
③ 电机电压:E---单相 D---三相
④ 风叶直径:400---风叶直径为400mm
⑤ 风向:S---吸风 B---吹风
用途:1.空气加热器、热泵、冷凝器、冷却器、蒸发器
2.建筑物送风、排风,厂房,农业,空调制冷、加热行业
易通YWF外转子轴流风机分类
网罩式、高筒式、矮筒式、方形、岗位式、固定式、台地式、手提式、工频式
易通YWF外转子轴流风机使用与安装
安装前对铭牌上的电压和频率与当地供电电压是否相互,绕组对地的绝缘电阻应大于0.5兆欧,启动前应检查风叶有无变形及与框架的间隙是否均匀,并在接地标志处接上地线,安装高度应在2.5米以上。
