厚壁卷管热处理矫直的原理是什么？
对于因热处理胀大或收缩变形而尺寸超差的厚壁卷管,可以重新使用适当的热处理方法对其变形进行校正。常用的热处理校正法有：
⑴在Ac1温度下加热急冷法对胀大变形的厚壁卷管进行收缩处理
厚壁卷管不发生组织比体积变化的相变,因此,不会产生组织应力,只产生因心部和表面热收缩量不同而形成的热应力。急冷时厚壁卷管表面急剧收缩对温度较高塑性较好的心部施以压应力,使厚壁卷管沿主导应力方向产生塑性收缩变形,这是热处理收缩处理的机理。钢的化学成分不同,其热传导和热膨胀系数不同,在Ac1温度下加热后,钢的塑性和屈服强度也不相同,靠热应力所能达到的塑性收缩变形效果不尽相同,一般碳素钢和低合金钢的收缩效果比较明显,高碳高合金钢的收缩效果则比较差。

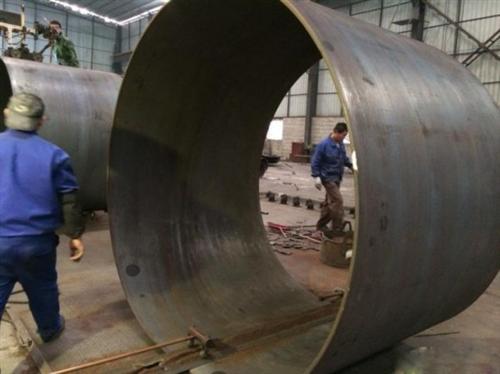

一、卷管原材料即带钢卷，焊丝，焊剂。在投入前都要经过严格的理化检验。
二、卷管带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。
三、卷管成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。
四、卷管采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送。
五、卷管采用外控或内控辊式成型。
厚壁卷管收缩处理的加热温度应根据Ac1选择,应保证在水中激冷时不淬硬为原则,对奥氏体稳定性差的碳钢可采用稍高于Ac1的温度,以利用相变温度区的相变超塑性达到大的收缩效果。各类钢的加热温度是;
碳素钢Ac1—20⌒Ac1+20℃低合金钢Ac1—20⌒Ac1+10℃
低碳高合金钢(1Cr13、2Cr13、18Cr2Ni4WA等)Ac1—30⌒Ac1+10℃
奥氏体型耐热耐蚀钢850～1000℃
898995850
