   声测管用超声波检测的方法

   声测管安装好之后，按照超声波换能器通道在桩体中的不同的布置方式，超声波透射法基桩检测主要有三种方法：

   其中，“桩外孔透射法”当桩的上部结构已施工或桩内没有换能器通道时，可在桩外紧贴桩边的土层中钻一孔作为检测通道，检测时在桩顶面放置一发射功率较大的平面换能器，接收换能器从桩外孔中自上而下慢慢放下，超声波沿桩身混凝土向下传播，并穿过桩与孔之间的土层，通过孔中耦合水进入接收换能器，逐点测出透射超声波的声学参数，根据信号的变化情况大致判定桩身质量。由于超声波在土中衰减很快，这种方法的可测桩长十分有限，且只能判断夹层、断桩、缩颈等。

贵州鑫远东声测管推荐：

   声测管分类

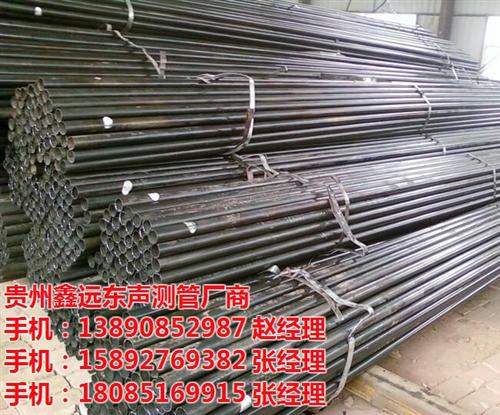

   常用的管子有钢管、钢质波纹管、塑料管3种。

   其中

   塑料管：声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重，因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。

   声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声率的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。

贵州鑫远东声测管推荐：

   声测管的安装质量控制

   超声波法检测对声测管总体要求是：接头牢靠不脱开，密封不漏浆；管壁平整不打折，平顺无变形；管体竖直不歪斜；管内畅通无异物。

   1 埋设

   声测管埋设深度应埋设至灌注桩的底部，其上端应高于灌注桩顶面300 mm～500 mm， 同一根桩的声测管外露高度宜相同。

   2 密封

   声测管的底部应采用焊接盲盖或钢板来保证密封不漏浆；声测管安装完毕后应将上口加盖或加塞封闭，以免浇灌混凝土时落人异物，致使孔道堵塞。

   3 固 定

   声测管可直接用点焊或铁丝绑扎的方法固定在钢筋笼内侧上，固定点的间距一般不超过2 m，其中声测管底端和接头部位宜设固定点。对于无钢筋笼的部位，声测管可用钢筋支架固定。为了保证声测管的相互平行，可以在声测管间点焊三角形钢筋架支撑。

   4 联接

   钢筋笼放人桩孔时应防止扭曲，声测管一般随钢筋笼分段安装。将带有底盖的声测管固定在首节钢筋笼上，其余的暂时固定在制作好的待下的钢筋笼上，下钢筋笼时将声测管的上一节对接好后插上，同时把声测管绑扎在钢筋笼上，依次而做。每段之间的接头可采用反螺纹套筒接口或套管焊接方案，反螺纹套筒接头应采用软性的橡胶密封圈，套管联接可选一段长80 mm左右的钢套筒，内径略大于声测管外径，将两根声测管套起来，用电焊将套筒与声测管上下两端焊结起来。无论哪种接头方案都必须保证接头有足够的强度，保证声测管不致受力弯曲脱开；在较高的静水压力下联接部位密实不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等物，以免妨碍换能器的自如移动。若声测管需截断，宜用切割机切断，切割后对管口进行打磨消除内外毛刺，不宜以电焊烧断；焊接钢筋时，应避免焊液流溅到管体上或接头上。

   5 注水

   每埋设一节，均应向声测管内加注清水作为检测用的藕合剂。水不能直接用江水，尤其汛期江水含泥量较高，要经过净化处理后才能用来灌声测管，来达到预防声测管底部堵塞的目的。在灌注基桩水下混凝土之前，应检查声测管内的水位，如管内的水不满，则应补充灌满。

   6 试探

   桩基混凝土龄期在14 d以后才能进行检测。检测前应将桩头凿至设计标高，并用测绳拴一根 32mm长约20 cm的钢筋，做成吊锤对声测管进行试探是否畅顺，并向管中注满清水。
