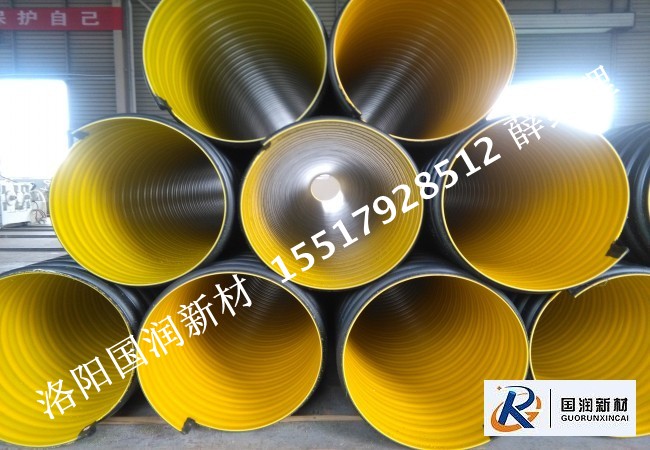

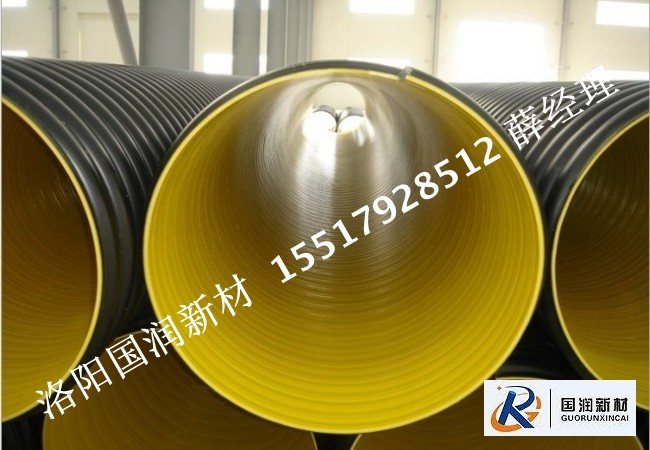

钢带增强PE螺旋波纹管

一、定义: 以高密度聚乙烯(PE)为基体，用表面涂敷粘接树脂的钢带成型为波形作为主要支撑结构，并与聚乙烯材料缠绕复合成整体的双壁螺旋波纹管称之为钢带增强PE螺旋波纹管。

二、特性、要求

1）适用于介质长期温度不大于45℃。

2）埋地塑料排水管道要按柔性管的理论（管土共同发挥作用）进行设计。同时在设计状态下管道垂直方向的变化不得大于管直径的5%。

3）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。盲目采用高环刚度不经济。对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。

4）外观,管材内表面应平整，外部波形应规整；管材内外壁应无气泡和可见杂质，熔缝无脱开。管材在切割后的断面应修整，无毛刺。管材两端钢带切口处应在管材的同一纵向线。

5）防腐层厚度 粘接树脂和外层聚乙烯为钢带的防腐层，应符合CJ/T 225-2006标准中的有关规定。

钢带增强PE螺旋波纹管热收缩带连接工艺

PE螺旋波纹管的接口方法有许多种，其中采用热收缩带连接已经得到广泛的应用。该连接方式操作灵活、劳动强度低，沟上沟下都可以施工，且不需要用电，并且有可靠的质量保证。

为了确保施工质量及接口连接质量，结合现场实际施工情况， 在GB50268－2008，《给水排水管道工程施工及验收规范》的规定范围内制定本安装指导手册，用以规范我公司该类产品的管道安装。

一、挖沟及回填

1、沟槽：确保开挖沟槽两侧及底部平整,各基础遇地下水时，下部增加100厚碎石垫层，当管道基础下遇有软地基时，若深度不超过500mm，将其挖出用原土回填夯实至设计高程，若超过500mm，将其挖出后用碎砖石回填，上层用200mm沙找平，若开槽出现超挖按此方法处理。

2、管道基础：铺撒150mm 厚中粗砂或细沙，砂层要铺设均匀平整。

3、回填：管道两侧用素土填满，至管道上平面；管道上部素土回填。

4、过路部分按修路要求进行处理。

5、确认对口处连接符合要求。

6、对口连接作业坑符合要求。作业坑要求纵向至管口两端各500mm左右，至管侧面各500mm，坑深至管底300—350mm即可。

二、PE螺旋波纹管对口清理技术要求：

1、两根管子对口时，要把两根管下取几个支点垫平、对正。

2、被接的管口两端用抹布、水擦洗干净，确保管口连接部分干燥、无污物方可进行下道工序。

3、管口两端管材找平对直，缝口间隙一般要求5—15mm，管口错位偏差一般不得大于10mm。

钢带增强PE螺旋波纹管预热打毛技术要求：

1、因为大气空间有湿度，因此不管气温高低都必须采用液化气烤具加温，使管口两端被连接的部位加热到90-100℃左右。2、在加热的过程中，采用手工钢丝刷轻微打毛。

3、两管端打毛不得超出热收缩带包覆的宽度。

4、热收缩带连接工具要求：

1）、液化石油气罐 2）、液化气喷枪 3）、液化气高压调压阀 4）、连接气路 5）、手用钢丝刷6）、抹布等其他辅助工具

四、焊接

1、在沟槽移交验收合格，连接管道按上述要求清理、打毛、加热合格，对口无误后开始进行焊接。

2、管子对口时管口对齐，不能错口。

3、烘烤。把液化气烤枪调到应用的火焰，先从管口连接处开始加热，用喷枪火焰按对口环缝由底部环缝处向上加温达到收缩的目的，再均匀的向两侧环向加热收缩，决不允许横向烤带，并且经常把烤枪向两侧管面和胶面加热来提高热收缩质量。保证热收缩带贴好压实管体，发出油光为好，四周边见热熔胶溢出为合格。（同时必须注意管道口底部温度要达到要求，往往造成泄漏主要是底部，因此不可忽视此环节。）

4、烘烤完之后及时用布压实收缩带。压实后检查一遍，若有遗漏，及时用喷枪补修完整。

五、热收缩带联接后的质量检验要求：

1、表面光滑、平整、无气泡。

2、粘接可靠，无翘边，四周边有高熔点粘合剂溢出认定合格。

六、热收缩带连接前或连接后的注意事项：

1、聚乙烯管在沟下或沟上连接好后必须用草苫覆盖，气温不高于15℃时可以不覆盖。

2、特别是沟上吊装管更要苫盖好热收缩带连接处，吊装时撤掉苫盖物。

3、吊管下沟时必须采用尼龙带捆锁牢靠、捆扎点均匀平衡后慢慢移动下沟一次性找好位置放平摆好管道。

4、在沟下对管热收缩带连接好后，要首先把作业坑底部采用细沙与管底垫实。

5、要求作闭水实验时，要把接口部位留出≥1000mm管段即可检验质量，其他管段按规范回填。

6、确认闭水管段无泄漏质量问题时，要求及时回填连接处，执行技术规范要求。

7、施工季节因气候变化雨水较多时，要注意发生漂管塌方事故，最好在连接完成后，把每段管中间处采用水沙回填好，预防不应有的经济损失。

8、如管壁出现砂眼或轻微破损，用热收缩带填补即可。

9、管道在运输过程中需平起平放，建议在安装处一根一根连接，如施工条件不允许，需保证多根连接管道在搬运和安装过程中在同一水平高度，以免接口处发生断裂。

10、管道如有较大的破损、变形、开裂，用小型切割机切割，要保证切口处沿环形面切割平整，且切割处横截面与原横截面保持水平一致，便于对接。如切口处露出钢带，需用收缩带填补，防止生锈。

11、检查井管口用防水砂浆砂浆填满，不留空隙。

钢带增强PE螺旋波纹管产品特点：
1、　耐压、抗冲击。管材内部∧型钢带增强大幅度提升管材环刚度。
2、　良好的经济性。同规格大口径管材，较其他材质管材重量轻、搬运、运输、安装连接方便快速，综合造价低。
3、　耐酸碱、抗老化，不会被污水、化学药品腐蚀，黑色管材抗紫外线，延长使用寿命。
4、　排水、排污通畅，管材内壁流阻小、通水能力强、流量大。
5、　连接方式安全可靠，可采用电热熔、热收缩带，内外挤出焊接等组合使用，连接牢固，管材无渗漏。
PE螺旋波纹管应用范围：
1、　市政工程排水、排污工程。
2、　工农业各种输水、灌溉工程。
3、　道路公用工程，如铁路、高速公路、球场等。
