一、适用范围：
BT35-11-3.15#轴流式通风机是对T40和国外同类产品进行分析对比，通过模型级试验研究后设计的新一代轴流通风机，具有效率高，噪声低的显著特点，广泛用于一般工矿企业、仓库、办公室、民用建筑内通风换气或加强暖气散热之用。

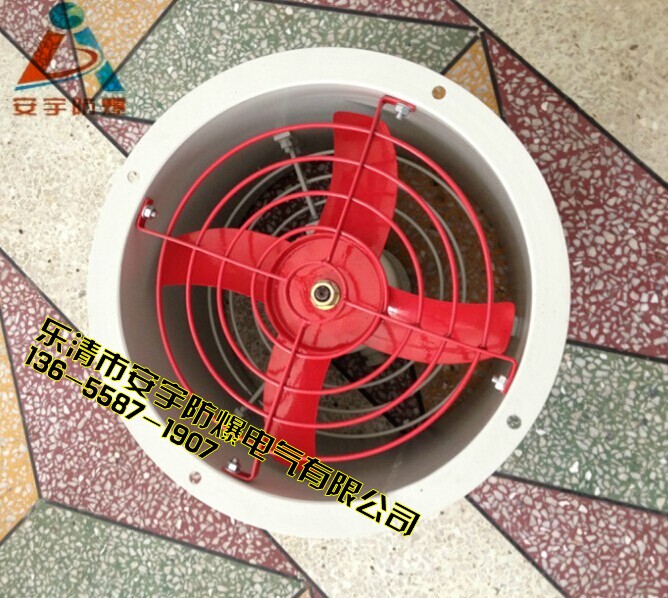

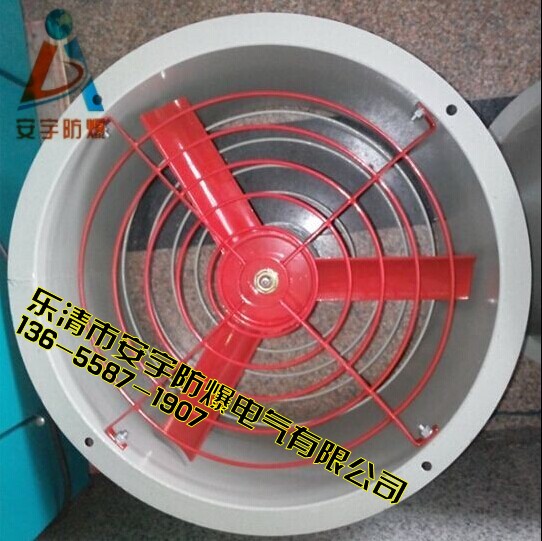

BT35-11型为防爆式轴流风机，采用特殊防爆措施及YBF型防爆电机，其性能参数与T35风机相同，广泛应用于需输送易燃、易爆气体的场所。
FT35-11防腐轴流式风机采用玻璃钢材质，用于输送腐蚀性气体。FT35-11型风机的性能参数外形尺寸及其注意事项都可同T35-11一样。
二、型号：
本系列产品按叶轮直径不同共分为13种机号，依次排列为№2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9 10, 11.2 等。每一种机号叶片又可安装成15°、20°、25°、30°、35°等5 种角度。
本系列产品均采用叶轮直接装在电动机轴上的直联结构。在叶轮圆周速度不超过60m/S条件下配用三种转速：2900、1450、960r/min，面对进风口方向看叶轮为逆时针转动，进气方向在叶轮端。
风机出厂前，均经运转试验，确保运转平稳。
三、结构：
T35、BT35风机主要由叶轮、机壳、集风器等三部分组成。
FT35风机主要由叶轮、机壳、集风器等组成，它们均为玻璃钢制成。支架是由型材制成与风筒连接
叶 轮 部 — 由叶片和轮毂组成，叶片均采用薄钢板制成，且按选定之安装角焊于轮毂上。
机 壳 部 — 由风筒，支架组成，均采用薄钢板及型材制成，风筒为圆筒型，与叶轮之间有一定间隙。（ BT35风机风筒内圆铆接铝衬用以防爆）。
集风器部 — 由集风器法兰、集风器组成、集风器为圆弧流线型，可减少气流入口的损失，由薄钢板制成。
四、特点：
T35—11（BT35—11）型轴流通风机可作为管道的一部分联接于管道中间，适用于化工，造纸及其它工厂输送60度以下的空气和各种对电机有害的气体。
本风机按其叶轮直径共分NO 6、7、8、9、10等五个机号。叶片数有4片、6片两种。叶片安装角度可制成15度、20度、25度、30度四种。电动机安装在风筒上部，有可调的电机座板支承电机，并能调节中心距。全部采用三角皮带传动。轴承箱固定在风筒中央密封的防护筒内与介质隔离。
本型风机一般采用钢材焊接制成，如果输送含有腐蚀性、易燃性气体时可在订货时提出要求，特殊制作。
|
T35—11（BT35—11）轴流通风机性能参数表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
五、安装：
①安装前应详细检查通风机是否因包装运输损坏变形，如有损坏变形，待修理后，方可进行安装。
②安装时要注意检查各连接部分有无松动，叶片与风筒间隙应均匀，不得刮碰。
③连接出风口的管道重量不应由风机的风筒承受，安装时应另加支撑。
④在通风机进风口端必须装集风器，希望装置防护铁丝网。
⑤风机底座必须与地基平面自然接合，不得敲打底座强制连接，以防底座变形，安装时应校正机座，加垫铁片，基本保持水平位置，然后拧紧地脚螺栓。
⑥安装完毕后，必须先进行试验，待运转正常后，方可正式使用。
六、维修：
①流过通风机的空气必须清洁干燥，不得混有杂质和过多的水蒸气。
②通风机不准吊装，在长期闲置重新使用时必须检查各连接部分是否牢固可靠，转动是否灵活，并经试转后方可正式使用。
③经常注意风机在运转中有无异常声音，振动是否加大，发现不正常情况时，应及时进行检修。
订货须知:
定货时请详细注明防爆风机的型号名称、机号、电压、功率、流量、转速等；
如有特殊要求、请另行注明或提供图纸。
请严格按照产品说明书安装，并有专业电工人员进行安装，调试。
