2.2特殊环境代号
W-一般户外型（省略不标注）
TH-湿热带型
TA-干热带型
1.3吹风方向
Q-前吹式（空气从电动机流向叶轮）
H-后吹式（空气从叶轮流向电动机）

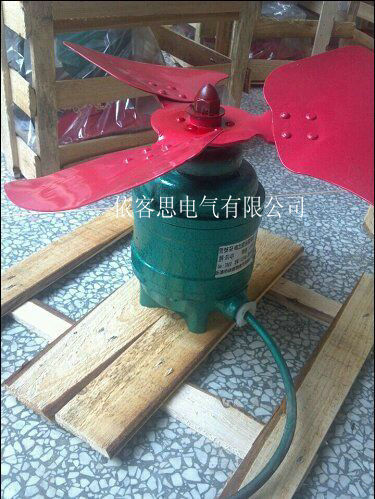

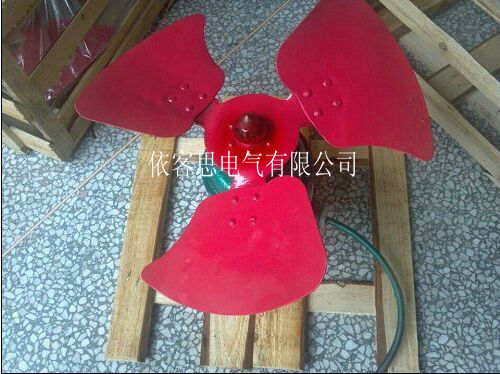

→风机概述 BF-4Q4 BF2-4Q4电力变压器风扇 冷却风扇
◆ 电力变压器风扇使用说明
变压器风扇适用于在中型变压器的冷却系统， 它是依据中华人民共和国专业标准ZBK22002-88 《 变压器冷却风扇用三相异步电动机技术条件 》和ZBK1008-89《变压器风扇》等标准设计制造的，该产品吸取了国内外同类产品的优点，具有优良的空气动力性能和噪声低、效率高、防护等级高、安全可靠等特点，是目前国内先进的专用风机。变压器风扇由单级轴流式叶轮和专用电动机构 成。叶片为等厚板形和机翼形、采用优质材料制造。电动机轴伸端采用双套轴承结构，并设置了压注油杯，可定期补充润滑脂延长检修时间，止口等部位涂609#高分子液态密封胶密封，具有良好的防护作用，电动机外壳防护分级IP55，适用于户外使用。
◆ 使用条件
◇ 周围空气温度：最高75℃，最低-40℃；
◇ 空气相对湿度：最湿月月平均最大相对湿度为95%，同时该月月平均最低25℃;
◇ 海拔不超过1000m；
◇ 太阳幅射强度：0.98KW/m2；
◇ 最大降雨强度：50mm/10min；
◇ 有砂尘、冰、雪、霜、露；
◇ 电机采用B级绝缘，当海拔不超过1000m, 周围空气超过75℃时, 其定子绕组的温升限值(电阻法)应不超过45K,轴承允许温度(温度计法)不超过95℃。
◇ 在正常使用条件下，其使用寿命为10年以上，并能保证在第一次修前安全运行时间不少于5年。
→电力变压器风扇常见故障处理 BF-4Q4 BF2-4Q4电力变压器风扇 冷却风扇
|
故障现象 |
可能产生原因 |
处理方法 |
|
温度过高 |
排气通路堵塞或风筒内有异物造成超负荷过大；叶轮严重变形或损坏；电源电压或频率过低与规定不符；单相运行；定转子或其它转动件相擦。 |
排除异物使进气畅通；更换叶轮；更氯化钠 符合用户电压与频率等级的电机；排除熔断器和电机绕组故障；更换轴承。 |
|
电流过大 |
轴承严重磨损；电机绕组意想运行； 叶轮与风筒卡死；电压或频率不符。 |
更换轴承；排除电路或绕组断路故障；调整叶轮与风向间隙。检查电压或频率是否与电机相符。 |
|
噪声或振动大 |
叶轮严重损坏，底脚松动 |
更换叶轮，坚固松动部位 |
|
绝缘电阻低 |
存放进水，长期储存受潮 |
使用前时应干燥处理 |
→主要技术参数 BF-4Q4 BF2-4Q4电力变压器风扇 冷却风扇
|
型号 |
叶轮直径mm |
转速r/min |
风量m3/h |
全压pa |
电流A |
电压V |
频率Hz |
功率kw |
噪声dB(A) |
|
BF-4Q4 |
ф410 |
1450 |
4200 |
103 |
0.81 |
380 |
50 |
0.25 |
74 |
|
BF2-4 |
ф390 |
1380 |
4100 |
85 |
0.65 |
50 |
0.18 |
||
|
ф410 |
1450 |
4200 |
103 |
0.81 |
0.25 |
||||
|
1740 |
4500 |
137 |
60 |
||||||
|
BF-5 |
ф500 |
1450 |
5600 |
144 |
1.24 |
50 |
0.4 |
75 |
|
|
1740 |
6200 |
147 |
60 |
||||||
|
BF2-5 |
1450 |
5600 |
144 |
1.1 |
50 |
0.37 |
|||
|
7000 |
185 |
1.5 |
0.55 |
||||||
|
1740 |
6200 |
147 |
1.1 |
60 |
0.37 |
||||
|
BF2-6 |
ф600 |
975 |
6240 |
118 |
2.0 |
50 |
0.75 |
→电力变压器风扇外形及安装尺寸
|
型号 |
D |
M |
M1 |
S |
S1 |
L |
LB |
HD |
|
BF-4 |
ф440 |
ф65 |
ф105 |
4-M10 |
4-M8 |
300 |
230 |
170 |
|
BF2-4 |
ф390 |
220 |
155 |
125 |
||||
|
ф410 |
300 |
225 |
175 |
→电力变压器风扇外形及安装尺寸
|
型号 |
A |
A/2 |
B |
C |
D |
E |
H |
K |
L |
HD |
|
BF-5 |
170 |
85 |
50 |
102 |
ф500 |
125 |
0 |
4-ф12 |
330 |
175 |
|
BF2-5 |
75 |
285 |
|
|||||||
|
BF2-6 |
240 |
120 |
100 |
170 |
ф600 |
68 |
450 |
250 |
