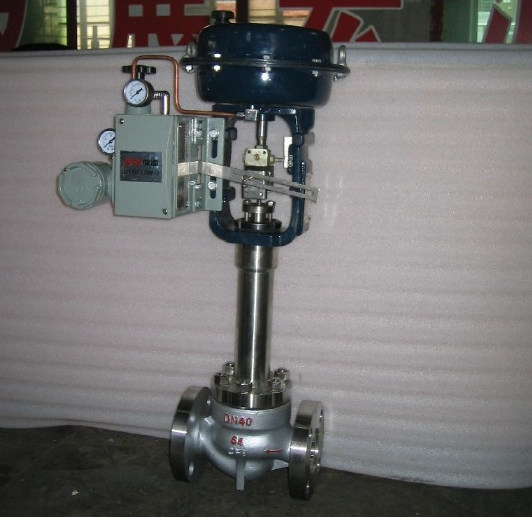

甲乙酮专用调节阀，CV3000-HTSW波纹管密封单座调节阀_波纹管密封单座调

概述

甲乙酮专用调节阀，CV3000-HTSW波纹管密封单座调节阀专业厂商阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
甲乙酮专用调节阀，CV3000-HTSW波纹管密封单座调节阀专业厂商阀体

型式：直通单座铸造球型阀

公称通径：40~200mm

公称压力：ANSI 125、150、300、600

JIS 10、20、30、40K

PN1.6、4.0、6.4MPa

使用压力：1.6MPa，2MPa，3.5MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等

焊接连接：普通角型调节阀嵌接焊SW(40～50mm)

对接焊BW(65～200mm)

材料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等

上阀盖：-45～-17℃、-17～+230℃、+230℃～+350℃

注：工作温度不准超过各种材料的允许范围

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

甲乙酮专用调节阀，CV3000-HTSW波纹管密封单座调节阀专业厂商阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：高容量流量特性

金属阀座：等百分比特性(%)和线性特性(L)

软阀座：等百分比特性(%)和线性特性(L)

材料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐蚀合金波纹管材料1Cr18Ni9 00Cr17Ni14Mo2
甲乙酮专用调节阀，CV3000-HTSW波纹管密封单座调节阀专业厂商 执行机构

　型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构

膜片材料：乙丙橡胶夹尼龙布

弹簧范围：20～100、80～240KPa(LHA、LVA5型)，190～350、190～400KPa(LVA6型)

供气压力：140～400kPa(LHA型)、140～280kPa(LVA5型)、400～500kPa(LVA6型)

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
