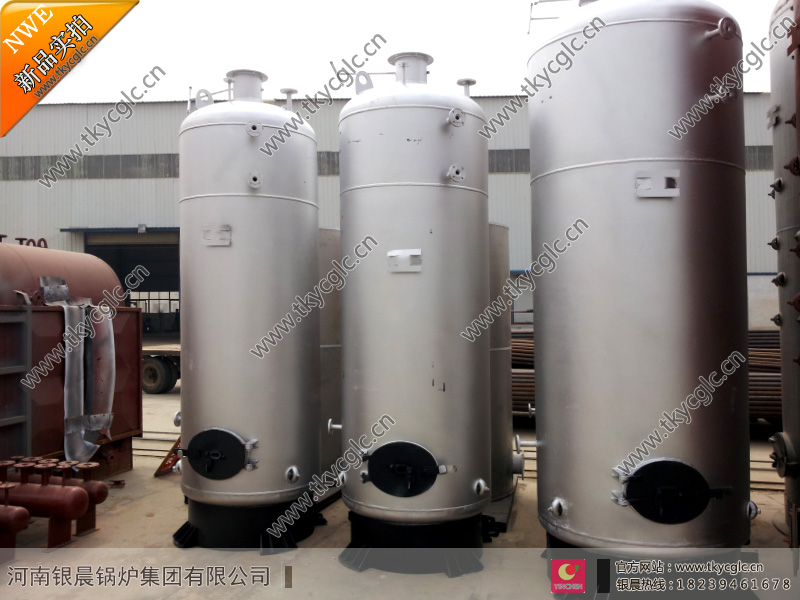

LSG0.2-0.4-AII型立式燃煤、燃柴蒸汽锅炉主要技术参数：
额定蒸发量：0.2吨/时
额定蒸汽压力：0.4MPa
蒸汽温度：150度
给水温度：20度
燃料耗量：28公斤
设计燃料：煤、柴 废料
设计热效率：72%
本体重量：1049
产品尺寸：直径0.9米 高2.8米
LSG0.2-0.4-AII型立式燃煤蒸汽锅炉主要由锅炉活动炉排、管道、仪表、阀门、烟囱装置、锅炉基座等部分组成；锅炉本体主要由U型圈、锅筒、封头、炉胆、炉胆封头、横水管、冲天管、对流管束等等受压部件组成，本系列产品在锅壳封头上设有人孔，锅炉四周管道手孔装置，便于锅炉检修和清洗。
主要受压部件：本体、封头、锅筒、炉胆顶、炉胆、弯水管。锅炉活动炉排装置在炉胆内U形下脚的上部，火焰直接冲刷炉胆和装在炉胆内的弯水管；立式弯水管锅炉的结构特点是：炉胆内装有内弯水管，增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低，因此，一般适于烧优质煤。如在炉内加砌耐火砖，保持炉膛较高温度也可烧较差煤种。水循环较好，凡被烟气冲刷的部位都有水冷却，整个结构弹性好。燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，结构紧凑。上参数仅供参考，随着我厂技术的不断更新，如有修改，具体以出厂图样资的数据料为准。
注(2)：LSG有两种形式：一种是横水管三回程式，另一种是弯水管有烟箱式，LSC为双炉排手烧式。
横水管有三种作用：①增加锅炉的受热面；②有利于锅炉内的水循环；③提高炉胆的承压程度。
