JQGB-1型煤矿用紧急电话广播系统
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：Label
- 产品型号：JQGB-1
- 品 牌：灵肯防爆
- 发布日期：2011/8/22 10:24:29
- 联系人QQ：
详细说明
广 播 系 统 说 明
1 概述：
JQGB-1型煤矿用紧急电话广播系统是依托煤矿电话调度指挥通信系统的交换和传输平台，模拟电话呼叫流程而研制的，适用于煤矿企业对井下播放音乐、通知、报警、紧急撤离等语音信息，并可以实现井下‘广播终端’与井上‘广播控制台’之间进行对讲、呼叫等功能的煤矿通信设备。系统包括：广播操作台 (普通计算机)、广播控制台和若干广播终端组成。
2 系统组成:
2.1 系统包括：广播操作台(普通计算机)、广播控制台和若干广播终端(通讯声光信号器）组成。
2.2广播操作台：是系统的人机操作界面，提供参数设置、发起广播、接听井下广播终端的对讲、呼叫，提供紧急插播等功能，主要硬件设备包括计算机一台、音箱一对、话筒一个和必要的通信线缆；
2.3广播控制台：是广播系统的主控制器，整个控制过程模拟调度电话的通话流程，通过煤矿的调度交换机实现与井下多个广播终端之间的通信，完成广播、对讲功能；广播控制台提供8路广播电话接口、一路紧急插播电话接口、一路音频输出接口、两路音频输入接口、一个RS232串口、一个220V电源接口。
2.4广播终端：是系统用于井下的终端设备，播放由井上控制台发下来的各种语音信息；拾取井下人员的对讲、呼叫信息并发送到井上；设备提供一个电话接口、一个127V电源接口、设备上自带12V2AH电池、在断电情况下可提供4小时以上的续航能力。具有电源工作指示和状态指示、提供呼叫按键一个、对讲按键一个。
3 主要功能：
3.1音乐播放功能：对井下部分区域或全部区域播放音乐；
3.2广播功能：对井下部分区域或全部区域播放通知、报警、紧急撤离等语音信息；
3.3紧急插播功能：地面办公电话或手机，通过拨号的方式并经操作台允许，可对井下全部区域进行紧急语音广播；
3.4对讲功能：任意一个广播终端通过对讲按键与井上广播操作台之间进行对讲；
3.5呼叫功能：停止广播时，广播终端可通过呼叫按键，呼叫广播操作台发出求救等重要语音信息。
5 主要技术参数：
5.1广播控制台：
l 结构形式：标准19英寸，1U机箱；
l 语音通信接口：二线环路中继接口；
l 语音通信接口数：9路（包括一路紧急插播接口）；
l 数据通信接口：rs232一路；
l 数据通信接口速率：38400bps；
l 设备工作电源：220V交流；
5.2广播终端：
l 防爆型式：隔爆兼本质安全；
l 防爆标志：Exd ibI；
l 外型尺寸：长×宽×高＝24cm×19cm×10cm；
l 重量：小于10公斤；
l 与调度机之间通信距离：≥8公里；
l 广播声级：≥85dB；
l 每路电话线路并接煤矿广播对讲终端数量：≥10个；
l 工作电源：电压127V、电流≤60mA；
l 电池工作时间：≥4h。

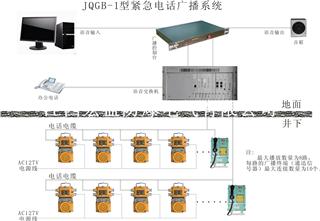

6 系统应用：
6.1井上部分：
广播操作台通过数据接口和音频输入输出接口与广播控制台连接，广播操作台置于煤矿调度中心，广播控制台置于调度机机房内，广播控制台与调度机相连的电话用户数量可根据用户需要多少个广播区域确定。通常情况下每个工作区使用一门用户，对应井下的一门用户，即一个工作区需要两门电话用户接口。如果煤矿超过8个工作区，则可用两个广播控制台并机使用，并机时可将两个控制器的音频输入、输出接口并接；插播用户接口并接，共用一门电话接口。但数据接口必须分开，需要广播操作台（计算机）具备两个RS232接口（可用USB或网口转换）。
6.2井下部分：
井下部分主要由广播终端（通讯声光信号器）和通信、动力电缆组成，一个工作区的多个广播终端采用并接的方式，每个用户通信电缆线上可并接10个以上的广播终端，每两个广播终端之间建议相隔100米到200米，使音频信号能够实现局部的全覆盖，又不相互重叠影响广播效果，具体并接的广播终端规则可根据用户的具体需求确定，并接的广播终端的通信效果如同电话机并接一样，只是广播终端采取了特殊的处理方式，大大增加了并接的数量。广播终端可以和电话机并接使用，但一般不建议这样使用，因为并接使用时对井下人员的接听过程有严格要求，否则会造成系统无法正常工作，因此有条件的地方还是建议单独使用一门电话线路。
6.3井上设备和井下设备通信：
系统连接正常后即可进行正常的广播，广播功能的实现如同电话机呼叫的过程，例如：井上部分接了调度机的三个用户，对应的井下部分也要接调度机的三个用户，井上用户和井下用户一一对应，此时广播功能可以理解为井上的三个电话拨打井下的三个电话，即实现了语音的广播，井下广播终端的呼叫功能，也可以理解为井下电话拨打了井上电话，并且相互拨打的号码可以任意设定。而紧急插播功能可以理解为电话的接听转接过程。正是由于所有的操作模拟了我们的电话呼叫过程，才使系统具备了操作简单、功能灵活的特点。
