电力变压器模型主要包括有1000kV变压器模型，750kV变压器模型，500kV变压器模型，220kV变压器模型，110kV变压器模型，35kV变压器模型，10kV变压器模型，电炉变压器模型，柱上变压器模型;

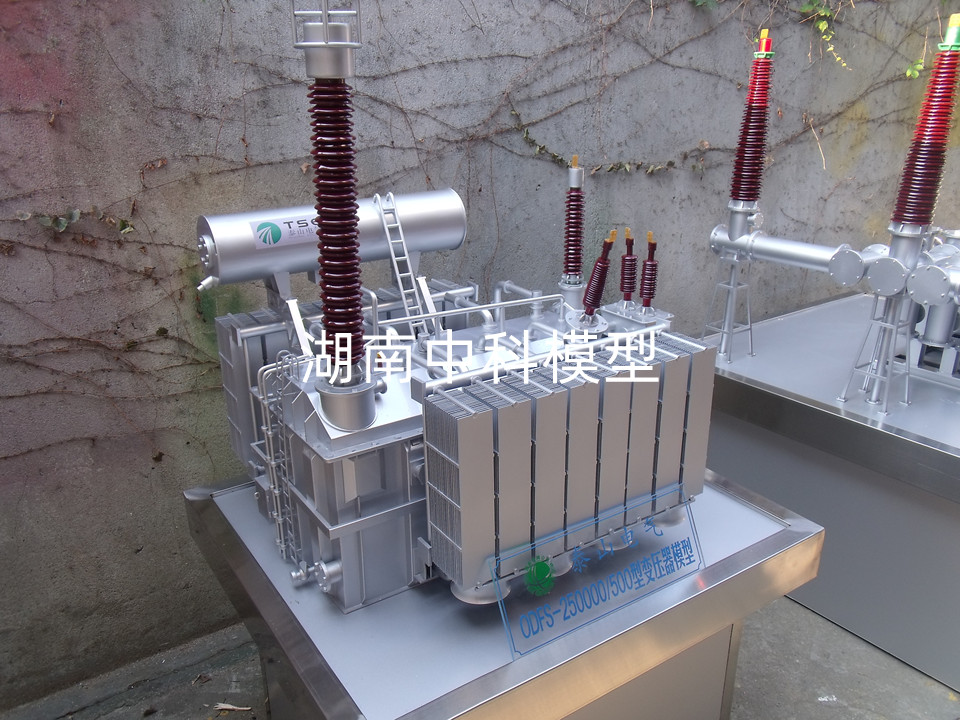

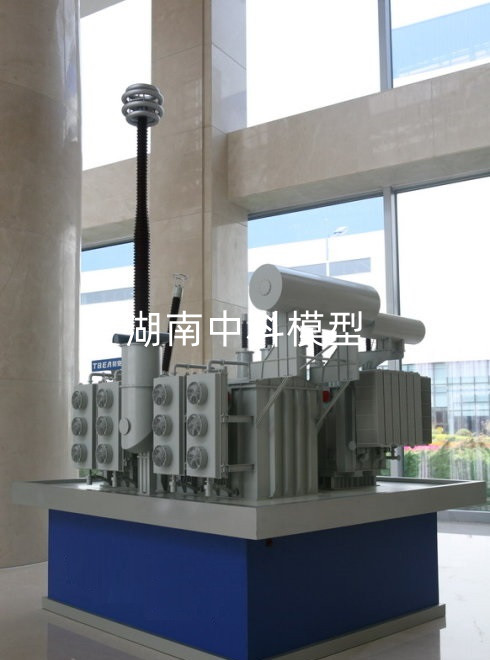

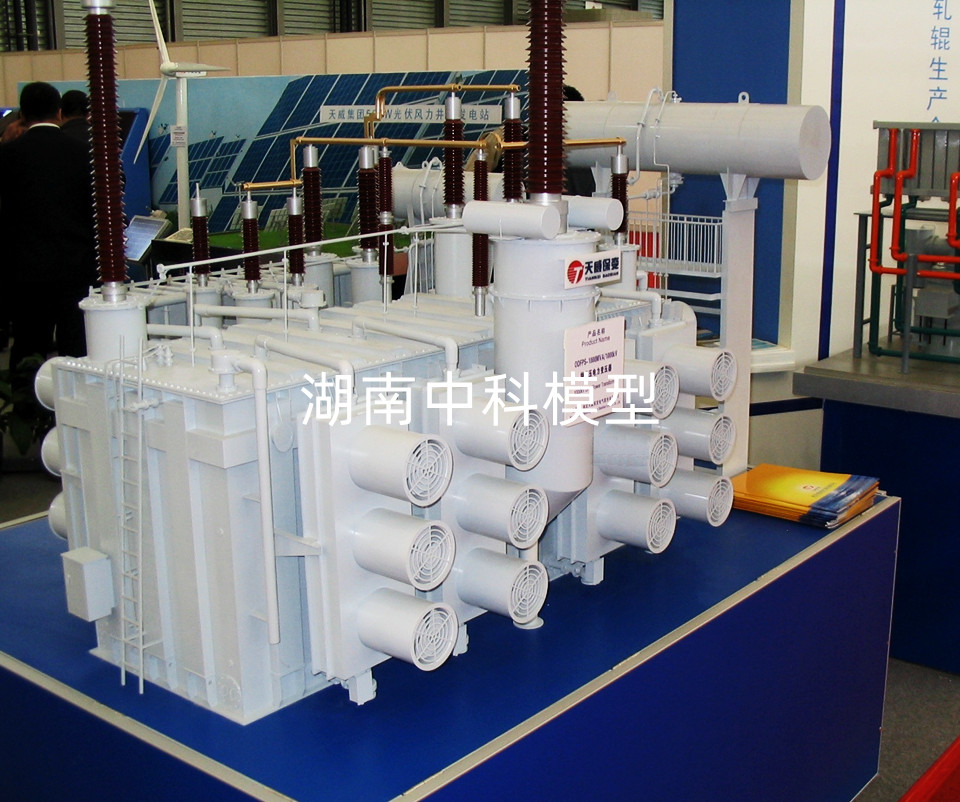

变压器模型采用剖视结构加工，将变压器器身装置内部部件全部分色展现，结构外观采用进口汽车烤漆工艺，色彩可色标要求具有金属质感，拼缝接合无齿，粘合无反翘，微细部位无瑕疵，收口、棱角、边缘做到简洁、鲜明、利落、均齐、顺达和流畅的美感。整体制作色彩鲜明和谐，材质感强，比例正确，做工精细。
变压器模型基本结构由铁芯和绕组组成，可分为器身、油箱、冷却装置、保护装置、出线装置。变压器模型设备加工方式采用全透明（剖视）、结构分色、按比例缩小的方式展现，各用户可根据需求定制，学员通过学习、观摩、对比应用掌握设备知识；让学员熟悉电力变压器设备结构、工作原理、生产应用及安装操作等项目内容，熟悉电力变压器装置设备工艺功能，实现对变压器结构功能的形象化教学。
变压器模型主要结构：
a、铁芯：铁芯选用优质冷轧晶粒取向硅钢片，铁心柱采用全斜无孔结构和旁柱，玻璃带绑扎，铁轭装在夹件上拉架用玻璃带拉紧。
b、绕组：绕组采用纠结式铜导线绕制，线圈出头与引线焊接处进行了园整化处理，变压器起身压紧采用了绝缘强度。
c、冷却方式：强迫油循环风冷；
d、调压方式：有载调压装置由装在与变压器本体油相隔离的密封容器内的切换开关，及位于其下部的选择开关等组成，分接开关转换部分置于与变压器主油箱分隔的油箱内；
e、油箱：油箱为全密封式结构，设有进油阀、排油阀、油样阀、温度计座、接地板、吊攀和千斤顶支撑座等；
f、储油柜：金属波纹式变压器储油柜，不锈钢波纹补偿技术，实现绝缘油体积补偿作用，可靠地确保绝缘油与空气隔离。
g、套管：套管是由油枕、瓷套、法兰及电容芯子连接组成；油纸电容式变压器套管用于变压器出线导体穿过外壳起绝缘和支持导体之用；
变压器仿真模型形象阐述变压器整体结构，反应设备的整体运作状态，使学生更充分更深入了解发电系统、变电系统、输电系统满足能源教学与电力系统教学实质性的需求。实践操作与学习理论相结合更能充分的激发学生的创造性思维，满足师生整个教学过程。
了解关于变压器模型及电力电网系列模型，湖南浏阳中科模型发展有限公司（邹经理13975894328）为您提供服务。
