500kV变电站模型内主接线分为500kV、220kV、和35kV三个电压等级。
主变压器为2台，站内主接线分为500kV、220kV、和35kV三个电压等级。各个电压等级分别采用500KV侧采用一台半断路器接线方式、220kV侧采用双母接线和35kV侧采用双母线接线方式。。

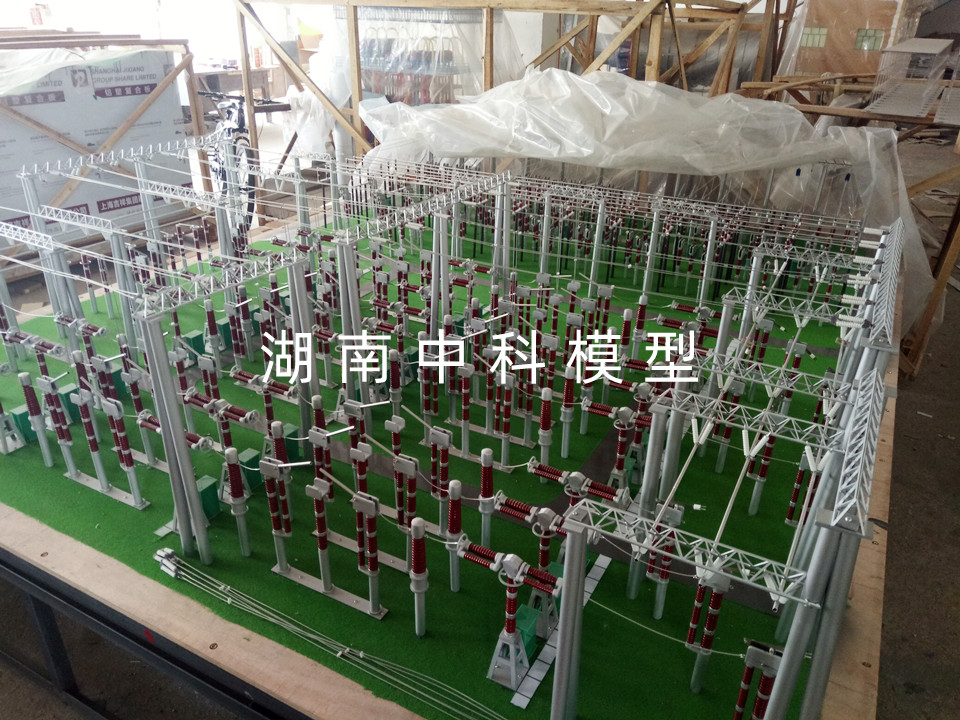

500kV配电装置模型
采用分相中型配电装置，门型布置。所谓分相布置，是指母线隔离开关分相直接布置在母线的正下方。母线采用管形硬母线，用支柱绝缘子安装在母线架上。隔离开关其静触头垂直悬挂在母线或构架上。断路器采用三列布置，且所有出线都从第一、二列断路器间引出，所有进线都从第二、三列断路器间引出，但当只有两台主变压器时，宜将其中一台主变压器与出线交叉布置，以提高可靠性。为了使交叉引线不多占间隔，可与母线电压互感器及避雷器共占两个间隔，以提高场地利用率。在每一间隔中设有两条相间纵向通道，在管形母线外侧各设一条横向通道，构成环形道路。布置辐射形电缆沟，三相进出线水平布置。
220kV配电装置模型
采用半高型配电装置,门型布置。母线采用管形硬母线。两组主母线及母线隔离开关均分别抬高至同一高度，电气设备布置在一组主母线的下面，另一组主母线下面设置搬运道路；母线隔离开关的安装横梁上设有圆钢格栅检修平台，并利用纵梁作行走通道；两组母线隔离开关之间采用铝排连接，以便对引下线加以固定；主变压器进线悬挂于构架的横梁上，跨越两组主母线后引入，比较重的电气设备布置在最下层。
半高型配电装置布置的特点是：与高型配电装置类似，各母线和电器分别安装在几个不同高度的水平面上，被抬高的母线（可以使主母线或旁路母线）与断路器、电流互感器等部分电器重叠布置；与高型配电装置不同，一组母线与另一组母线不重叠布置。
35kV配电装置模型
采用半高型配电装置，门型布置。母线采用管形硬母线。双母线进出线，断路器两列布置在母线两侧。母线隔离开关布置在一组母线的侧面，架空线水平布置。其余布置与220kV配电装置的布置基本相同。所用变压器接在母线的一侧，接近配电室以便架设。
