本产品是我司主要针对视频会议行业专业研发的系统控制键盘。具备无缝连接控制SONY 会议机及其国产仿制品的特点，全中文键盘标示，更适合我们中国人的操作习惯，灵活的三维摇杆使操作更加方便；采用RS422/485两种远程通讯方式，使设备安装摆放更自如。
主要应用：
可广泛应用于视频会议，远程教学，远程医疗，礼拜教堂，事件现场，法庭，多媒体中心，连锁商店，交通，机场等监控场所。
★独特的控制码学习功能，可以自行让客户修改控制码命令;
★RS485总线上的任何设备，可以单独设置不一样的协议、波特率;
★RS485控制总线，最多可以控制前端地址255个，最大同时并联128个设备;
★所有输入输出接口均采用防雷设计，抗干扰能力及强，标准传输距离1200米;
★级连端口上最大接着15副键盘;
★专用标准的SONY VISCA协议9600bps、19200bps;
★键盘操作密码锁功能;
★键盘无级变速;
★会议机7台级连控制功能 。
|
名 称： |
会议机控制键盘 |
|
型 号： |
H20 |
|
液晶显示： |
简体/繁体中文 |
|
监视器控制： |
1-99 |
|
摄像机控制： |
1-1024 |
|
操 纵 杆： |
三维（左/右、上/下、变焦） |
|
连 接： |
7台D70级联控制功能 |
|
镜头功能： |
光圈：开/关 聚焦：近/远 变焦：广角/望远 |
|
摄像机外设： |
除霜：开/关、雨刷：开/关、辅助开关1：开/关、辅助开关 |
|
云台控制： |
上/下左/右、扫描限位设置、自动扫描、花样扫描、自动巡航 |
|
预置点控制： |
存/调预置位、预置位参数设置、看守卫 |
|
报警操作： |
布/撤防位置、状态查询显示、报警记录 |
|
DVR控制： |
控制数量：99台；控制协议：可根据客户要求写入 |
|
控制协议： |
SONY VISCA |
|
通讯接口： |
类型：RS-422和RS-485 速率9600bps、19200bps |
|
环境条件： |
温度：-10℃～+50℃，湿度：≤90%（无冷凝） |
|
电 源： |
DC12V |
|
功 率： |
5W |
|
预 尺 寸： |
380mm(W)×48mm(H)×60mm(D) |
详细描述

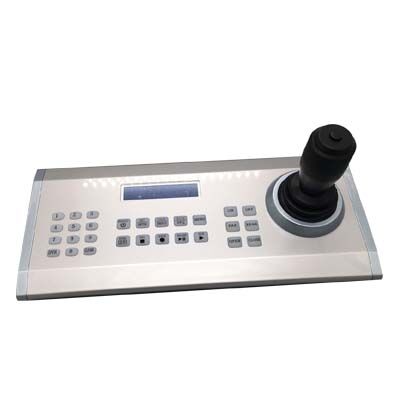

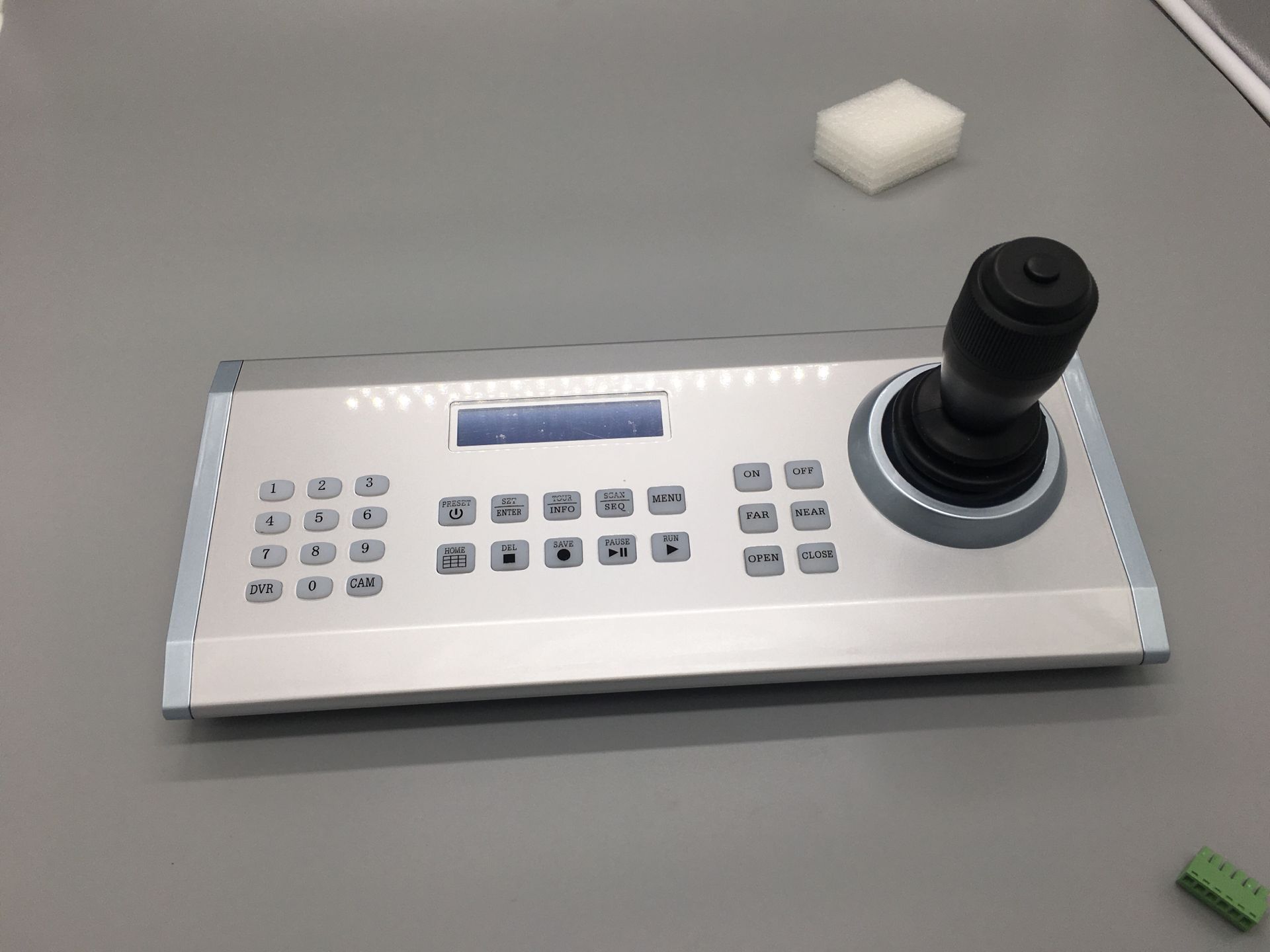

铝合金外壳，六维组合摇杆，LCD蓝色液晶显示，28个按键，双色按键背光。
用于监控系统控制，可操作控制摄像机、硬盘录像机(DVR)、个人电脑的监控终端设备。
可控制设备：
高速球：PELCO(派尔高)、Panasonic（松下）、AD（泰科)、Samsung（三星）、 VISCA（索尼）
硬盘录像机：海康(Hikvision)、大华(Dahua)、大立(Dali)、汉邦(Hanbang)
个人电脑控制终端：USB2.0(有本键盘驱动的）
操纵杆：六轴，手柄上有镜头控制功能，飞梭帧放功能，光标移动功能
按 键: 28个按键，橡胶+微动按键方式，100万次寿命
显示器: 液晶显示屏，20X2英文字符，蓝色背光
简单操作方法：
显示屏清0：按住“0”键，保持2秒钟
切换摄像机： 数字+CAM
切换DVR：数字+DVR
从DVR切换到CAM：CAM 或 “数字+CAM”
从CAM切换到DVR：DVR 或 “数字+DVR”
调用预置位： 数字+PRESET
快速调用预置位：转动组合控制杆上的飞梭，可调用预置位的1-9预置位
设定预置位： 数字+SET
删除预置位： 数字+DEL
调用一个巡航：TOUR 或 “数字+TOUR”
调用一个扫描：SCAN 或 “数字+SCAN”
运行花样学习：数字+RUN
存贮花样学习：数字+SAVE
停止花样学习：数字+PAUSE
辅助设备开： 数字+ON
辅助设备关： 数字+OFF
打开摄像机菜单：MENU→8888
