vav智能通风柜

  • 价 格: 面议 /
  • 供 应 地:
  • 发布公司:苏州博兰特实验室系统工程有限公司
  • 产品型号:
  • 品 牌:
  • 发布日期:2015/5/12 15:33:07
  • 联系人QQ:595067654 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


VAV智能系统

一.设计条件

1. 保证实验室通风柜的面风速在0.5m/s±20%

2. 主要执行标准:

(1) 《通风与空调工程施工质量验收规范》(GB 50243-2002

. 通风柜变风量VAV控制系统

在实验室中,因为试验所引起的大量有害物质,如烟雾、粉尘等,都会对实验人员的健康带来危害。为了最大可能的保护实验室人员的健康和维护室内安全的试验环境,往往用通风柜从源头上对污染物进行控制。选用变风量通风柜,不但可以保护实验人员,还可以根据使用情况调节排风量的大小,大大降低了能耗,是现代实验室中广泛应用的一种先进的试验设备。

1.控制目标

1) 保证通风柜快速有效排放有害物质;

2) 通风柜面风速保持在0.5m/s ± 20%

3) 非正常情况的报警;

4) 通风柜内相对于实验室始终保持负压状态;

5) 通风柜的响应时间应小于3秒;

2.控制方式—面风速直接测量控制法

1) 真实测量面风速,实时监测面风速的真实值,并能在面板显示;因为导致面风速变化的原因有很多,例如:通风柜内放置大件设备阻挡气流进入面积;人员走动或气流变化引起的面风速变化等。所以要真实测量面风速,才能真正保证有害气体排放。

2) 当面风速不在设定值时调节排风阀的开度,使面风速恢复设定值。

3) 采用模拟量控制系统,提高系统反应速度,模拟量系统比数字系统速度快。

4) 采用同时真实 “面风速”的方法;

5) 通风柜VAV智能化控制面板,应当具有以下功能:

直观的面风速实时显示

通风柜面风速超出设定值范围时,面板发出声光报警功能

最大排风设置:紧急情况下的最大排风按钮

最小排风设置:通风柜符合NFPA排风量具有下限的规定

低风速按钮,按下按钮后面风速设定值变为原设定值的70%

6) 采用通风柜专用防灰尘阻塞型风速传感器,防止风速传感器基准点漂移和设备被灰尘堵塞。

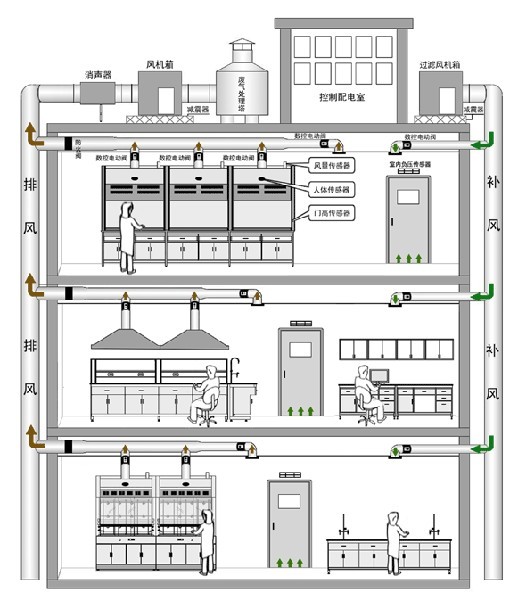

7) 通风柜面风速直接测量控制系统示意图如下:

① 抗腐蚀变风量阀          ② 多功能VAV监视报警器 RXE 110 F002

③ 外装式风速传感器 SVU 100

3. 通风柜变风量控制程序如下:

(1) 通风柜的面风速传感器SVU100实施监测实际面风速,面风速不在设定范围内时监控器RXE110声光报警。

(2) 当通风柜调节门位置变化时,通风柜的面风速变化,面风速传感器感知风速变化,将值传递至通风柜监控器RXE110,后者将比较通风柜面风速值与设定面风速值,并调节的蝶阀的开度,使面风速达到设定值。

4.通风柜控制主要部件描述:

(1) 通风柜警报显示控制器:

型号:RXE110

LED显示面风速,

可设定面风速声光报警上下限;

消音功能;

具有紧急情况最大气流功能;

具有最小排气量按钮;

(2) 面风速传感器

型号:SVU100

a)型号:SVU100

b)面风速精度0-200FPM±2FPM

c)具有专利的风速传感器,不受外界环境温湿度影响

d)安装在通风柜的外壁,不会受到通风柜内的强腐蚀性气体的腐
