广州集伟科技有限公司是一家提供专业3D打印与三维扫描技术解决方案的高新科技企业，致力于3D打印与三维扫描相关领域技术的研发、销售及应用服务，为产品的开发设计和生产制造提供专业的技术解决方案。专业致力于产品抄数、设计、逆向工程技术应用的技术服务型公司，拥有多年的三维扫描项目服务经验，产品抄数测绘、Freeform设计服务、产品尺寸检测（形位公差检测、3D公差检测，弧面尺寸检测，曲面尺寸检测，三维扫描检测）、造型及结构等3D/2D图形设计，设计的3D图形可直接进行3D打印加工、快速成型及小批量制造。

针对汽车行业领域，集伟科技结合全球顶尖的手持式三维扫描以及3D打印技术设备为国内超过100家知名汽车行业企业提供汽车座椅管子逆向工程，三维扫描检测与3D打印相关设备与技术服务。

汽车座椅三维扫描检测案例汽车手持式三维扫描仪

关键词：汽车安全座椅三维扫描,汽车座椅三维扫描,汽车座椅抄数,汽车座椅尺寸检测,汽车座椅扫描仪

1案例需求

汽车座椅、座椅配件的三维数据采集，逆向设计及尺寸检测；

2面临的难题

各式各样的汽车的座椅和管子各有所异，设计工作量巨大，而常规的测量手段消耗时间长，且不切合实际，无法快速获取汽车座椅管子的三维模型的期望；

3解决方案

集伟科技应用全球领先的集伟H scan3D手持三维激光扫描仪为上述问题的解决提供了全新的方法。比起传统的手工测绘方法，能够快速获取汽车座椅全面的三维数据进行二次开发而且效率大大提高，使得新品研发周期急剧缩短，极大的提升产品盈利能力。它独创的自定位技术实现了扫描过程中工件灵活移动，确保扫描不留死角，而且它具有扫描精度高（最高可达0.04mm）、获取点云速度快、易于操作、不受工件大小限制等特点，为汽车新品研发、零部件质量控制及整车装配的顺利进行提供了可靠保证。汽车零部件（座椅、钣金件、管子、脚垫等）领域的应用主要是：一，汽车零部件型面、边界、孔位等迅速、直观、全面的扫描；二，汽车零部件尺寸检测，汽车钣金件尺寸检测；三，汽车零部件、整车钣金件的逆向设计。

现场汽车座椅扫描抄数步骤：

1、集伟科技采用进口手持式扫描设备集伟H scan 700汽车座椅扫描仪

2，汽车安全座椅三维扫描过程

第一步:贴定位标志点，促进扫描篇幅快速拼接，高精度手持式三维扫描技术，无需喷显影剂，不会对扫描物体产生任何影响，不会损坏和污染座椅；

汽车安全座椅贴上了标记点

贴好标记点

第二步：采用集伟H scan 700汽车座椅手持式激光三维扫描仪扫描汽车座椅细节

集伟采用集伟H scan 700手持式三维扫描仪进一步进行扫描获取表面细节信息形成座椅和管子的高精度、高密度扫描点云数据，内容包括座椅的表面，边界等，时长约30分钟左右；

汽车安全座椅扫描作业中

第三步扫描采集三维数据图档

汽车安全座椅扫描好的图档

汽车安全座椅背后支架扫描图档

第四步：进行汽车座椅尺寸检测：

(1)扫描数据预处理。将扫描数据和CAD模型导入集伟Control检测软件中，对扫描数据进行去除杂质等处理，之后在CAD模型上创建自由曲面等特征，并利用自动创建特征命令，在扫描数据上自动创建对应特征。

(2)扫描数据与CAD数模最佳拟合对齐方式。

(3) 汽车座椅尺寸检测误差评价。集伟Control可以自动生成包括HTML格式，PDF格式，MS Word和Excel格式的多种报告，其中适用于Web的报告可以让各部门共享检测结果，改善了部门间的沟通。

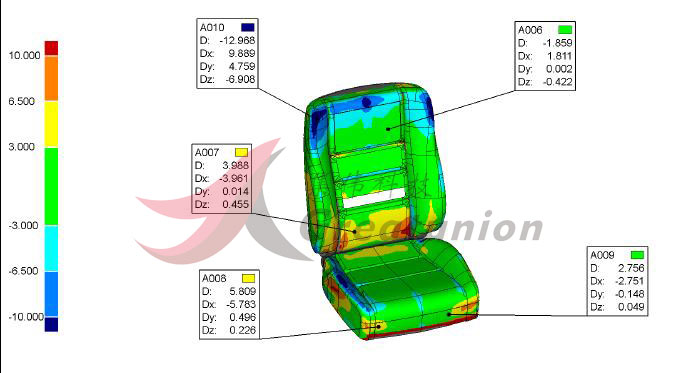

汽车座椅尺寸检测报告

汽车座椅配件尺寸检测报告

综上所述，利用集伟 H scan3D手持三维激光扫描仪结合集伟 Control软件对汽车座椅和管子进行检测的方法兼备了零件空间实际偏差的直观可视性和对偏差的量化能力，在实际品质管理工作中具有良好的应用效果，避免了传统的检具和三坐标测量机只能对数量有限的断面进行检测的弊端，为减少新车型的开发成本、缩短新车型的开发周期及整车的顺利装配奠定了坚实的基础。因此，集伟H scan3D手持三维激光扫描仪在汽车座椅尺寸检测等领域得到了广泛认可和应用。

三维激光扫描汽车座椅检测系统比模板的优越性体现在下列四个方面：

—完全消除了模板的成本；

—让新型座椅的设计尽快投产；

—产生更为精确的测量结果；

—容许对工程变更作出快速反应；

集伟的产品以及服务

技术服务类：

1,3D打印服务；

服务范围：3D打印服务、3D打印手板制作、模型制作、夹具以及检具制作、定制化生产；

2，三维扫描及逆向工程服务；

服务范围：三维扫描服务、逆向抄数服务、逆向设计、Freeform设计、产品造型及结构设计

3，三维扫描与尺寸检测服务；

服务范围：产品尺寸检测、模具检测、cav检测、3d公差检测，弧面尺寸检测，曲面尺寸检测

产品销售类：

销售工业级3D打印机、桌面型3D打印机、蓝光高精度三维扫描仪、手持式高精度三维扫描仪、Freeform电脑雕刻笔、Geomagic逆向设计与检测软件、三维建模软件等产品；

期待与您的合作和交流，集伟科技-专业提供3D打印及三维扫描技术方案。
