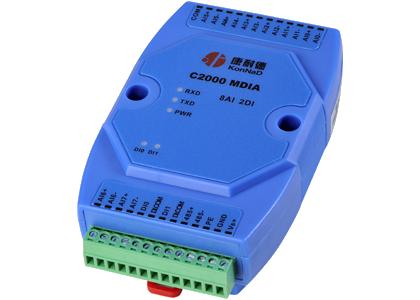

C2000 MDIA为通道隔离型智能模拟量数字量采集器，8路电流型模拟量输入（量程为-20mA~20mA），采用满量程通道隔离、全差分输入设计。2路数字量（干接点）输入，RS485接口光电隔离和电源隔离技术，有效抑制闪电，雷击，ESD和共地干扰。为系统集成商、工程商集成了标准的Modbus RTU协议。通过RS-485即可实现对远程模拟量和开/关设备的数据采集和控制。下层设备通常有接近开关、机械开关、按钮、光传感器、LED以及光电开关等数字量开关设备及PH、电导计、温度计、湿度计、压力计、流量计、启动器和阀门等模拟量设备。
特点：
→8路模拟量（电流量）输入；
→2路数字量干接点输入；
→I/O与系统完全隔离；
→AI分辨率：12位；
→AI输入通道采取全差分输入；
→模拟量输入通道之间满量程隔离，隔离度5V DC；
→AI输入测量范围：-20mA~20mA；
→采用Modbus RTU通信协议；
→RS485通信接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→安装方便。
|
模拟量接口 |
AI |
8路差分输入 |
|
AI分辨率 |
12bit |
|
|
AI量程 |
-20~-20mA（可标定） |
|
|
AI通道隔离度 |
5 V DC |
|
|
AI输入阻抗 |
240Ω |
|
|
数字量输入接口 |
DI |
2路干接点输入 |
|
DI保护 |
过压小于240V，过流小于80mA |
|
|
串口通讯参数 |
接口类型 |
RS-485 |
|
波特率 |
1200~115200bps |
|
|
数据位 |
8 |
|
|
奇偶校验 |
None |
|
|
停止位 |
1 |
|
|
流量控制 |
None |
|
|
通信协议 |
Modbus RTU |
|
|
串口保护 |
串口ESD保护 |
1.5KV |
|
串口防雷 |
600W |
|
|
串口过流，过压 |
小于240V，小于80mA |
|
|
电源参数 |
电源规格 |
9-24VDC (推荐12VDC) |
|
电流 |
60mA@12VDC |
|
|
浪涌保护 |
1.5kW |
|
|
电源过压，过流 |
60V，500mA |
|
|
工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
其他 |
尺寸 |
72.1*121.5*33.6mm |
|
保修 |
5年质保 |
